スピンドルモーターは、CNC（コンピュータ数値制御）機械や加工機械、研削機などの精密な回転動作を担う重要な部品です。このモーターは、高速回転を維持しながら安定した動作を実現するために、適切な配線と電力供給が必要です。しかし、スピンドルモーターの配線は高電圧や高周波を扱うため、慎重に行わなければなりません。不適切な配線や接続は、モーターの性能低下や故障を引き起こす原因となります。本稿では、スピンドルモーターの配線方法とその際の注意点について解説し、安全で効率的な運用を実現するためのポイントを紹介します。

スピンドルモーターは、主にAC（交流）またはDC（直流）で動作します。

ACモーターの配線：ACスピンドルモーターの場合、三相電源を使用することが一般的です。三相電源は、モーターに均等な電力を供給するため、スムーズな回転が可能となります。配線時には、各相を正確に接続し、適切なコネクタや端子を使用することが重要です。

DCモーターの配線：DCスピンドルモーターでは、直流電源を供給します。こちらもモーターの回転数やトルクに合わせた適切な電圧が必要です。配線は、極性を間違えないようにし、安定した電流供給が行えるようにします。

基本的な配線方法を理解し、確実に接続することでモーターの性能を最大限に引き出すことができます。

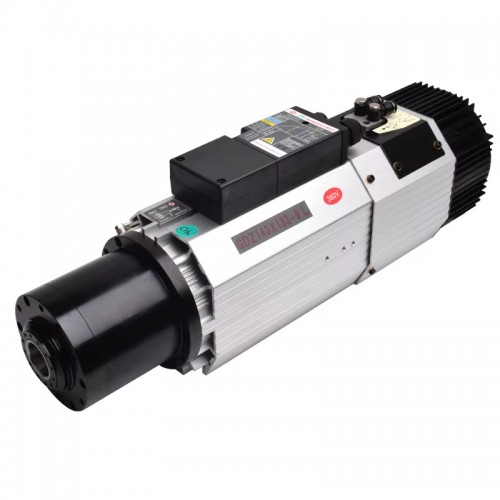

「写真の由来：9KW 220V/380V 空冷ATC（自動工具交換）スピンドルモーター GDZ143x133-9L 400-800Hz 24,000 RPM BT30/ISO30」

スピンドルモーターの配線作業では、安全性を確保することが最も重要です。

高電圧の取り扱い：スピンドルモーターは高電圧を使用するため、配線時には十分な注意が必要です。特に、電源を接続する際には、電源をオフにした状態で作業を行い、適切な絶縁具を使用してショートを防ぎます。

絶縁材の選定：配線ケーブルは絶縁性が高い素材を選ぶことが重要です。また、モーター本体や配線の接続部においても、絶縁体で保護することが、電流漏れやショート防止につながります。

安全性を確保した配線を行うことで、機器や作業者を危険から守り、長期的に安定した運用が可能になります。

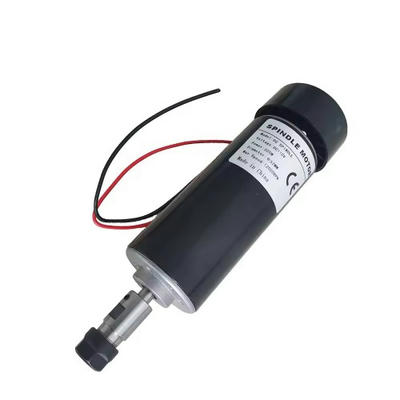

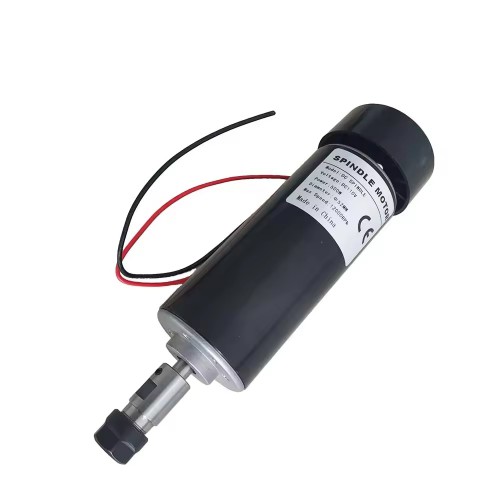

「写真の由来：空冷式CNCスピンドルモーター OSP001689 48V 500W 12000RPM ER11/ER16 コレット（PCB彫刻用）」

スピンドルモーターは、高速回転を行うため、高周波のノイズが発生することがあります。

ノイズの影響：モーターから発生する高周波ノイズは、周囲の機器や制御システムに干渉することがあります。この干渉により、他の電子機器の誤動作や、モーター自身の性能低下を引き起こす可能性があります。

シールドケーブルの使用：この問題を防ぐために、シールドケーブルを使用することが有効です。シールドケーブルは、モーターから発生するノイズを外部に漏れさせず、逆に外部のノイズをシャットアウトする役割を果たします。

ノイズ対策を行うことで、モーターと周囲の機器との干渉を防ぎ、システム全体の安定性が向上します。

スピンドルモーターの配線は、長期間の使用に耐えられるように設計する必要があります。

耐熱性のあるケーブルの選定：スピンドルモーターは高回転で動作するため、モーター自体やその周辺が熱を持つことがあります。配線ケーブルは、耐熱性が高いものを選び、温度上昇によるケーブルの劣化を防ぐ必要があります。

適切な配線ルートの確保：配線が摩耗したり、熱で溶けたりするのを防ぐために、配線のルートを適切に設計し、熱源から遠ざける工夫が求められます。

耐久性のある配線を行うことで、モーターの性能低下を防ぎ、故障のリスクを最小限に抑えることができます。

スピンドルモーターの配線は、定期的なメンテナンスと点検を行うことで、より長期的に安定した動作を維持できます。

配線の劣化チェック：使用中に配線が摩耗していないか、絶縁が劣化していないかを定期的にチェックすることが大切です。特に高温環境下で使用される場合は、早期に異常を発見するために、定期的な点検が重要です。

接続部分の確認：コネクタや端子の接続部が緩んでいないか、腐食していないかを確認します。接続部が不安定だと、接触不良や電流漏れを引き起こす原因になります。

適切なメンテナンスと点検を行うことで、スピンドルモーターの寿命を延ばし、トラブルを未然に防ぐことができます。

スピンドルモーターの配線は、その動作性能と安全性を左右する重要な作業です。基本的な配線方法、安全性を確保するための絶縁対策、ノイズ対策、耐久性を考慮したケーブル選定、そして定期的なメンテナンスと点検が欠かせません。これらの注意点を守ることで、スピンドルモーターは長期間にわたって安定した動作を提供し、機器全体の性能を向上させることができます。

ブラシレスDCモータ（BLDCモータ）は、高効率・長寿命・低メンテナンスといった特長を備え、近年さまざまな産業分野で採用が拡大しています。ブラシを持たない構造により摩耗が少なく、電子制御によって回転数やトルクを精密に制御できる点が大きな強みです。省エネルギー化や高信頼化が求められる現代の装置設計において、重要な駆動源の一つとなっています。本稿では、ブラシレスDCモータの主な用途と具体的な活用事例を紹介します。

工場の搬送ラインでは、安定した速度制御と長時間連続運転が求められます。

ブラシレスDCモータは効率が高く、発熱が比較的少ないため、連続運転に適しています。また、インバータや専用ドライバと組み合わせることで速度を柔軟に調整でき、ラインのタクト変更や負荷変動にも対応しやすいという利点があります。

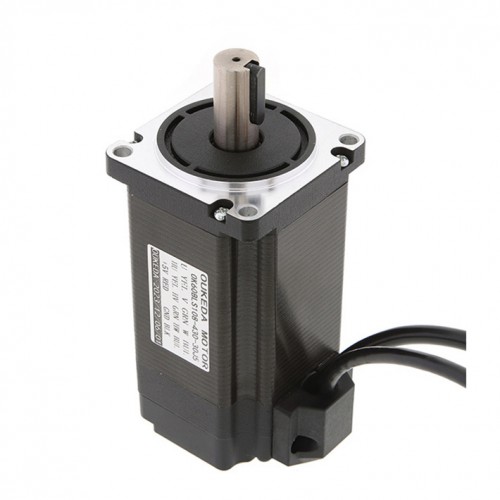

「写真の由来：24V/48V ブラシレスDCモーター BLDCモーター OK60BLS108 300W/400W 95.55Ncm/127Ncm 3000RPM 3相 61x61x108mm」

空調機器や産業用冷却装置、医療機器などでは、ファンやポンプの駆動にブラシレスDCモータが使用されています。

部分負荷での効率が良く、静音性にも優れているため、エネルギー消費の削減と快適性向上の両立が可能です。可変速制御によって必要な流量だけを供給できるため、省エネ効果が高まります。

産業用ロボットや協働ロボット、各種自動化装置では、高精度な位置決めと応答性が求められます。

ブラシレスDCモータはエンコーダと組み合わせることで精密な速度・位置制御が可能になり、滑らかな動作を実現します。関節駆動やグリッパ、搬送アームなど、動きの品質が重要な部分で活躍しています。

医療分野では、信頼性と静粛性が特に重視されます。

ブラシレスDCモータは摩耗粉が発生しにくく、メンテナンス頻度を抑えられるため、検査装置やポンプ装置などに適しています。また、回転の安定性が高いため、分析機器や計測装置など精密用途でも採用されています。

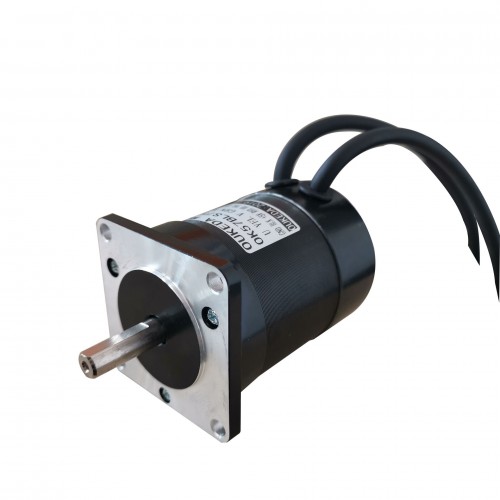

「写真の由来：24V ブラシレスDCモーター BLDCモーター OK57BLS75-230 2相 22Ncm 3000RPM 56.6x56.6x75mm」

電動ドリルや掃除機、家電製品などの分野でもブラシレスDCモータは普及しています。

従来のブラシ付きモータに比べて効率が高く、同じ電力でより大きな出力を得られるため、小型化と高性能化が可能になります。バッテリー駆動機器では、稼働時間延長という大きなメリットがあります。

物流倉庫や工場内で活躍するAGV（無人搬送車）やAMR（自律走行ロボット）では、駆動輪モータとしてブラシレスDCモータが用いられます。

効率が高く、回生制御との相性も良いため、バッテリー消費を抑えつつ安定走行が可能です。速度制御の精度は、位置推定や走行安定性にも大きく影響します。

太陽光追尾装置や小型風力装置など、再生可能エネルギー分野でもブラシレスDCモータが活用されています。

耐久性と効率の高さにより、長期間の屋外運転に適しています。メンテナンス回数を減らせる点も、保守コスト削減に寄与します。

ブラシレスDCモータは、高効率・長寿命・高制御性という特長を活かし、搬送装置、ファン・ポンプ、ロボット、医療機器、電動工具、AGVなど幅広い分野で活用されています。省エネルギー化や高信頼性が求められる現代の装置設計において、その重要性は今後さらに高まると考えられます。用途に応じた適切な選定と制御設計を行うことで、ブラシレスDCモータの性能を最大限に引き出すことが可能です。

中空ステッピングモータは、内部にシャフトを通すことができるユニークな構造を持つステッピングモータです。この特性により、空間を有効活用した設計が可能となり、特にロボット工学や精密機器での使用が増えています。一般的なステッピングモータと比較して、回転軸が中央に空いているため、機械設計や配線の自由度が高くなります。本稿では、中空ステッピングモータの構造と、それに伴うトルク特性について詳しく解説します。

特徴

中空ステッピングモータの最大の特徴は、モータのシャフト部分が中央に穴が開いていることです。この中空部はケーブルやシャフトなどを通すための空間として使用されます。

利点

配線をモータの中央を通すことで、設置スペースを有効活用できるため、コンパクトな設計が求められるアプリケーションで有利です。また、機械の中心軸に通電できるため、モータが他のコンポーネントに干渉することなく設置が可能です。

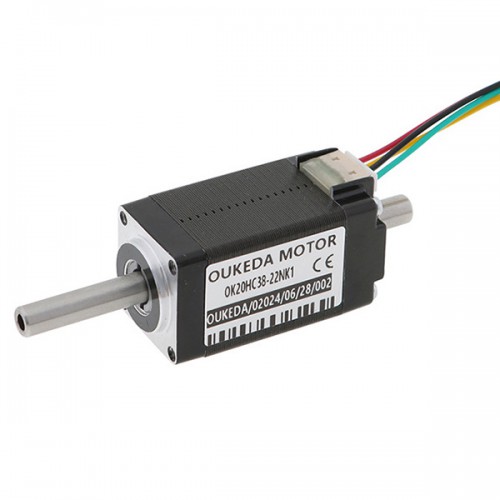

「写真の由来：Nema 8 中空ステッピングモーター OK20HC38-22NK1 バイポーラ 1.8度 3.13Ncm 0.6A 5.4V 2相 デュアルシャフト」

特徴

通常のステッピングモータではシャフトがモータの中心に位置していますが、中空ステッピングモータではそのシャフトが空洞になっています。この空洞は、機械的な設計や動力伝達の自由度を高めるために役立ちます。

利点

シャフトが中空であることにより、モータ内部にケーブルや光ファイバーなどを通すことができ、機械のデザインが非常に柔軟になります。このため、特殊な配置や配線が必要な場面で特に有効です。

特徴

中空ステッピングモータのトルク特性は、通常のステッピングモータと基本的には同じです。しかし、モータのシャフト構造が変わることで、トルクの伝達効率やトルク特性が微妙に変化することがあります。

ポイント

低速でのトルク出力は比較的安定していますが、高速運転時におけるトルクの減少（トルクの落ち）が見られることがあります。モータの設計により、これを補償するための調整が必要です。

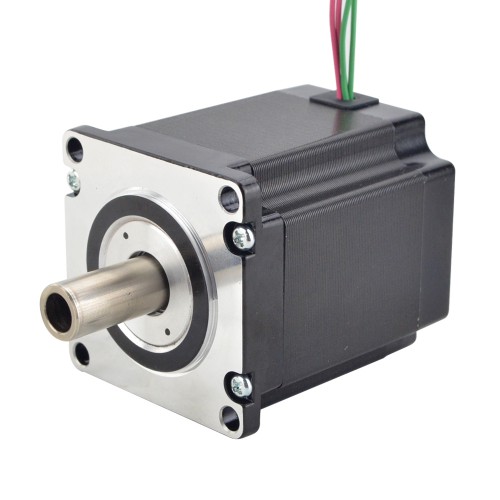

「写真の由来：Nema 23 中空シャフト ステッピングモーター バイポーラ 双轴 1.45 Nm(205.38oz.in) 2.0A 57x57x65mm」

特徴

中空ステッピングモータでは、バックラッシ（遊び）の問題が他のモータよりも少ない場合があります。バックラッシは、モータが停止した際に回転がわずかに戻る現象で、精密機器では影響を与えることがあります。

ポイント

中空設計により、トルク伝達が効率的であり、バックラッシが最小限に抑えられることが多いです。このため、精密な位置決めが要求されるアプリケーションでは、非常に有利です。

特徴

負荷が変動した際、ステッピングモータのトルクはすぐには調整できませんが、中空ステッピングモータは比較的素早く応答することができます。特にクローズドループ制御を使用することで、負荷変動への適応能力が向上します。

ポイント

負荷変動が頻繁に起こる場合、モータの出力トルクが変動するため、制御システムをうまく活用して安定した運転を確保することが求められます。

中空ステッピングモータは、シャフトが中空であることにより、配線や機械設計の自由度が高いという大きな利点を持っています。そのトルク特性は、通常のステッピングモータと似ていますが、バックラッシの少なさや負荷変動への応答性の向上など、精密な動作を求められる場面では優れた性能を発揮します。適切な制御と運用により、高い精度と効率を実現できるため、ロボット工学や精密機器などでの使用が増えています。

ステッピングモーターは、入力パルスに応じて一定角度（ステップ）ずつ回転するモーターで、位置決めを比較的シンプルに実現できることから幅広い装置で使われています。センサーを使わずに制御できるケースも多く、コストと性能のバランスが取りやすい点も魅力です。一方で、構造や種類によってトルク特性や用途適性が大きく異なるため、基本を押さえることが選定の近道になります。

役割

固定子には複数相の巻線が配置され、電流を流すことで磁界を作ります。

ポイント

巻線に流す電流の順序を切り替えることで、磁界の向きが段階的に変わり、回転を生み出します。

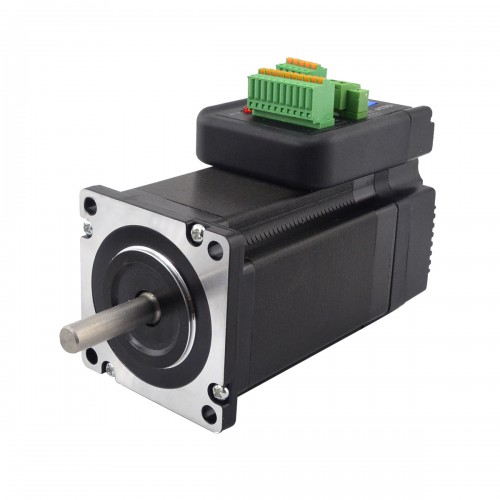

「写真の由来：NEMA 24 一体型クローズドループステッピングモーター 3Nm(425 oz-in) 24-50VDC エンコーダ付」

役割

回転子は磁性体や永久磁石で構成され、固定子が作る磁界に引き寄せられて回転します。

ポイント

回転子の構造（永久磁石の有無、歯の形状）によって、トルクや分解能が変わります。

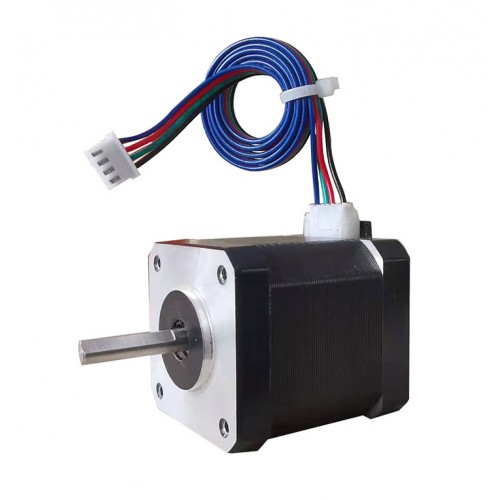

「写真の由来：OUKEDA NEMA 17 ステッピングモーター 17HS8401 2A 59Ncm 1.8度Dカット 3Dプリンター用」

ステップ角

1パルスで回る角度で、一般的なものに1.8°や0.9°などがあります。

励磁方式

フルステップ、ハーフステップ、マイクロステップなどがあり、滑らかさや振動・騒音に影響します。

ポイント

分解能を上げても、負荷や摩擦があると実際の停止精度は別途検討が必要です。

特徴

回転子に永久磁石を用い、構造が比較的シンプルで低コストになりやすいです。

用途傾向

小型機器、簡易位置決め、低速域中心の用途で使われます。

特徴

回転子が磁性体の歯構造で、磁気抵抗が小さい方向へ吸引されて回転します。

用途傾向

高速応答が必要な用途や、特殊な制御・用途で採用されることがあります。

特徴

PM型とVR型の要素を組み合わせ、細かいステップ角と高トルクを両立しやすい方式です。

用途傾向

産業機器、FA装置、プリンタや搬送、ステージなど幅広い分野で主流です。

ユニポーラ

センタータップ付き巻線で電流方向の切替を簡単にでき、回路が比較的シンプルです。

バイポーラ

Hブリッジで電流方向を反転させ、巻線を有効に使いやすく同サイズでトルクを得やすい傾向があります。

ポイント

モータそのものの種類というより、巻線構成とドライバ方式の選択として捉えると理解しやすいです。

特徴

エンコーダで実位置を監視し、脱調検知や補正制御を行える構成です。

用途傾向

脱調が許されない装置、高加速・負荷変動が大きい用途で信頼性向上に有効です。

ステッピングモーターは、固定子巻線が作る磁界を順次切り替え、回転子がそれに追従することでステップ回転を実現します。種類としてはPM型・VR型・HB型が代表的で、さらにユニポーラ／バイポーラの駆動方式、エンコーダ付きのクローズドループ構成などで特性が変わります。用途に応じて必要トルク、速度域、分解能、脱調許容の有無を整理し、最適な方式を選ぶことが重要です。

PM型ステッピングモータ（Permanent Magnet型）は、永久磁石ロータを用いることで保持トルクを得やすく、比較的シンプルな制御で位置決めができるモータとして広く利用されています。一方で、ステッピングモータ特有の「応答性」や「回転特性」は、負荷条件や駆動方式によって大きく変化します。装置の性能を安定して引き出すためには、PM型の特性を理解し、設計・制御に反映することが重要です。

永久磁石ロータ＋ステータ巻線

ロータに永久磁石を採用し、ステータの磁界を順次切り替えて回転させます。

特性のポイント

停止時でも磁気的な保持力が働きやすく、位置保持に向く構造です。

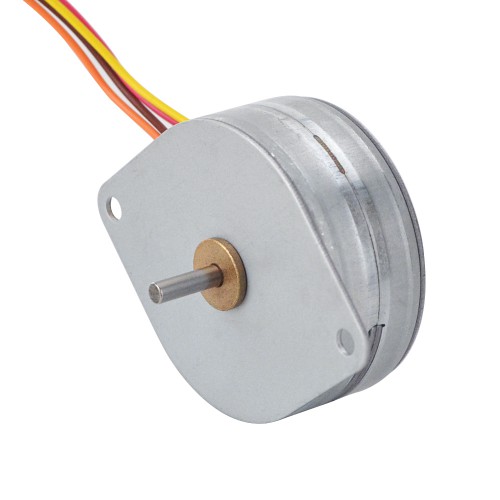

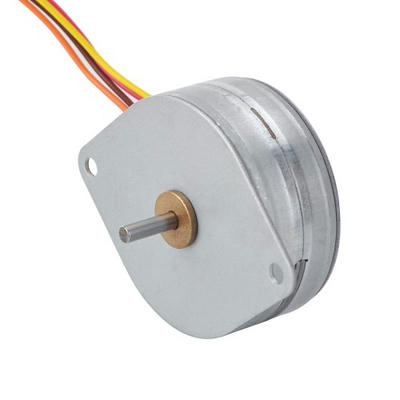

「写真の由来：Φ42x18mm PM型ステッピングモーター 3.75度 49mN.m (6.94oz.in) 0.42A 4ワイヤー」

低速域の追従

低速では指令パルスに追従しやすく、位置決めの繰り返し精度を確保しやすいです。

高速域での限界

パルス周波数が高くなるほど追従が難しくなり、脱調（ステップ抜け）のリスクが増えます。

要因

負荷慣性、必要加速度、摩擦、外乱などが追従性に直接影響します。

急加速の注意点

立ち上がりで加速をかけすぎるとロータが追いつけず、振動や脱調につながりやすいです。

停止時の挙動

急停止では振動（残留振動）が出やすく、停止位置の安定性が低下する場合があります。

対策

ランプ加減速やS字加減速を用いると、応答性と安定性のバランスを取りやすくなります。

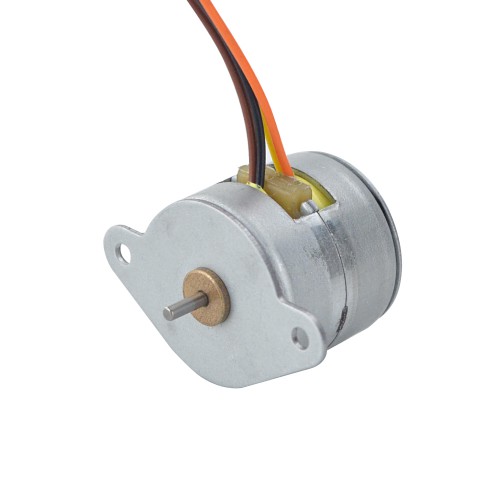

「写真の由来：Φ20x18.5mm PM型ステッピングモーター 18度 12.25mN.m (1.735oz.in) 0.69A 4ワイヤー」

保持トルク

停止中に位置を保持する力で、PM型の強みになりやすい領域です。

回転中トルク

回転数が上がるにつれてトルクが低下しやすく、高速域では余裕が減少します。

理由

巻線インダクタンスや逆起電力の影響で電流が立ち上がりにくくなり、結果として出力トルクが落ちます。

発生しやすい現象

特定の速度域で共振し、騒音・振動が増えたり追従性が悪化したりします。

PM型の傾向

ステップ駆動によるトルクリップル（脈動）が回転ムラを生みやすく、機械系と共振すると症状が顕著になります。

対策

マイクロステップ駆動、ダンパの追加、機械剛性の向上、速度域の回避が有効です。

メリット

駆動電流を細かく制御してステップを分割することで、振動・騒音を抑え、回転を滑らかにできます。

注意点

分解能が上がっても、負荷外乱や摩擦があると理想通りの微小角度で停止しない場合があります。

使いどころ

「静音化」「振動低減」「低速の滑らかさ改善」に特に効果的です。

応答性と回転特性を高める設計のコツ

トルク余裕の確保

必要トルクの見積もりに余裕率を持たせ、脱調しにくい設計にします。

電源・ドライバの最適化

定電流チョッパ方式や十分な電源電圧を確保すると、高速域のトルクと追従性が改善しやすくなります。

機械系の整合

カップリング、軸芯ずれ、バックラッシ、剛性不足は振動と精度低下の原因になるため、機械設計も含めた最適化が必要です。

PM型ステッピングモータは、保持トルクを得やすく低速域の位置決めに強い一方、高速域ではトルク低下や脱調リスクが増え、共振による振動・騒音も課題になりやすい特性があります。応答性と回転特性を安定させるには、トルク余裕のある選定、適切な加減速制御、マイクロステップなどの振動対策、電源・ドライバ条件の最適化を組み合わせることが重要です。これらを踏まえることで、PM型のメリットを活かした安定駆動が実現できます。
