一体型サーボモータの基本構造

一体型サーボモータは、モーター、減速機、エンコーダ、制御回路などが一つのユニットに組み込まれたモーターです。以下に一体型サーボモータの基本構造の要素を説明します：

モーター: 一体型サーボモータの中心的な要素であり、電気エネルギーを機械的な回転運動に変換します。モーターは通常、ブラシ付きDCモーターまたはブラシレスDCモーターのいずれかを使用します。モーターの種類は、性能要件やアプリケーションに応じて選択されます。

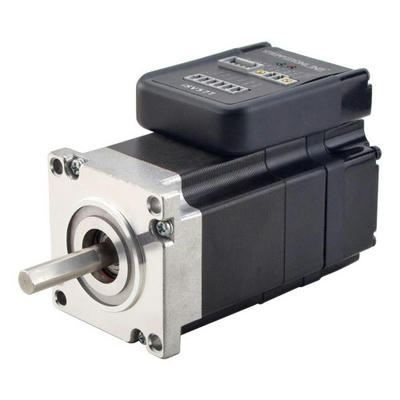

「写真の由来：NEMA23一体型イージーサーボモータブラシレスDCサーボモーター 90w 3000rpm 0.3Nm（42.49oz.in）20-50VDC」

減速機: 一体型サーボモータは、高トルクを提供するために減速機を備えています。減速機は、モーターの回転数を減速させ、同時に出力トルクを増加させます。減速機の種類としては、歯車減速機やプラネタリギア減速機などが一般的に使用されます。

エンコーダ: 一体型サーボモータは、位置や速度などの情報をフィードバックするためにエンコーダを備えています。エンコーダは回転角度や回転速度を検出し、制御系にフィードバック信号を送ります。これにより、正確な位置制御や運動制御が可能となります。

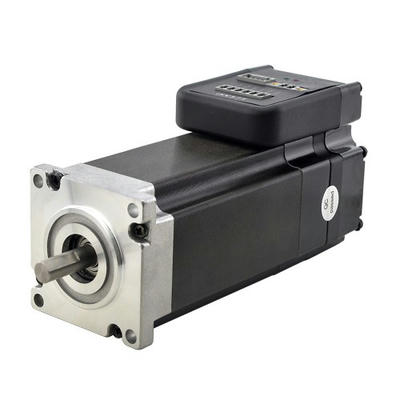

「写真の由来：ショートシャフト NEMA 23 一体型サーボモータ iSV57T-180S 180w 3000rpm 0.6Nm 20-50VDC」

制御回路: 一体型サーボモータは、制御回路が組み込まれており、モーターの動作を制御します。制御回路は、フィードバック情報を受け取り、制御信号を生成してモーターを駆動します。制御回路は、位置制御、速度制御、トルク制御などの機能を提供します。

これらの要素が一体型サーボモータの基本構造を形成しています。一体型サーボモータは、統合された構造と高度な制御機能により、高精度な位置制御や速度制御が可能となります。産業自動化やロボット工学などの領域で広く使用され、精密な運動制御が求められるアプリケーションに適しています。
