3Dプリンターは、設計データをもとに樹脂や金属を積層し、立体物を造形する装置です。その動作を支えている重要な部品のひとつが ステッピングモーター です。ステッピングモーターは、電気信号（パルス）に応じて一定角度ごとに回転する特性を持ち、位置や速度を精密に制御できるため、3Dプリンターに最適な駆動源となっています。

精密位置決めが可能：パルス数で回転角度を制御できるため、高精度な動作が可能。

オープンループ制御が可能：エンコーダを使わずに制御でき、回路がシンプル。

高い繰り返し精度：同じ動作を何度でも正確に再現できる。

コストパフォーマンスが良い：サーボモーターに比べ安価で、3Dプリンターに広く普及。

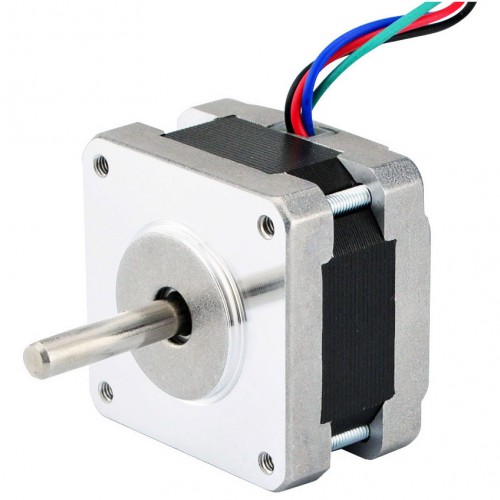

「写真の由来：Nema 17 ユニポーラステッピングモータ 0.9°16Ncm (22.7oz.in) 0.3A 12V 42x42x34mm 6 ワイヤー」

(1) X・Y軸の位置制御

ノズルやヘッドを左右・前後に動かす役割を担う。

精密なステッピング制御により、設計データ通りに造形可能。

(2) Z軸（高さ方向）の制御

積層の高さを正確にコントロール。

ステッピングモーターが微小な高さの制御を実現し、滑らかな積層表面を形成。

(3) 押出機構（エクストルーダ）の制御

フィラメントを一定量送り出すために使用。

モーターの回転が直接、材料の押し出し量と造形品質に影響。

(4) ベッドレベリングや補助機構

一部の3Dプリンターでは、ステッピングモーターがプラットフォームの高さ調整にも使用され、精度の高い造形環境を維持。

FDM方式プリンター：フィラメントの送出とヘッド移動にステッピングモーターを使用。

SLA方式プリンター：Z軸のリフト機構に用いられ、層ごとの正確な高さ制御を実現。

大型3Dプリンター：高トルク型ステッピングモーターを搭載し、重いヘッドや材料の搬送を可能に。

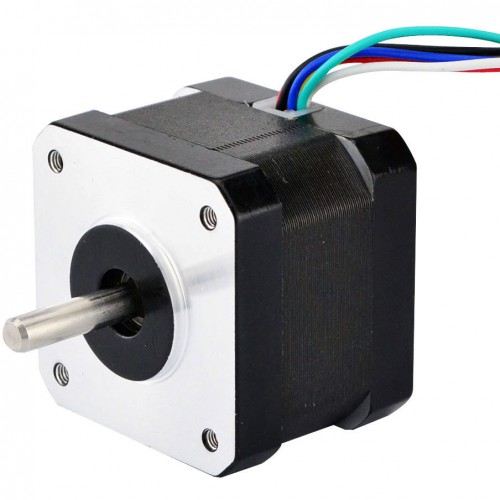

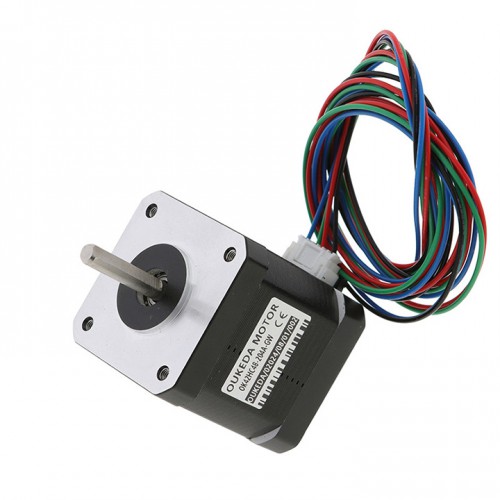

「写真の由来：Nema 16 バイポーラステッピングモーター 1.8°18Ncm (25.5oz.in) 0.65A 4.55V 39x39x34mm 4 ワイヤー」

ステップアウトのリスク：負荷が大きすぎると回転がずれ、造形精度に影響。

発熱：長時間運転で熱を持ちやすく、冷却が必要。

騒音・振動：高速駆動時に共振が起こるため、マイクロステップ制御で改善可能。

3Dプリンターに使われる ステッピングモーター は、X・Y・Z軸の位置制御やフィラメントの押出制御など、造形の精度と品質を支える重要な役割を担っています。精密さとコストパフォーマンスのバランスに優れ、3Dプリンターの普及を支えている存在といえます。

CNC工作機械や産業用ロボットにおいて、駆動システムの選定は精度や生産効率を左右する重要な要素です。その中で注目されているのがクローズドループステッピングモータです。従来のオープンループ型ステッピングモータに比べ、エンコーダによる位置フィードバック機能を備えることで、精度や信頼性が大幅に向上しています。本稿では、クローズドループステッピングモータを選定する際のポイントを解説します。

位置精度の向上：エンコーダにより常時位置を監視、脱調（ステップ抜け）を防止。

高トルク運転：低速域から中速域まで安定したトルクを維持。

低発熱・高効率：必要な電流だけを供給するため、無駄な発熱を抑制。

サーボモータに近い性能：高精度かつ比較的低コストで導入可能。

これらの特性により、CNC機械やロボットの駆動源として最適です。

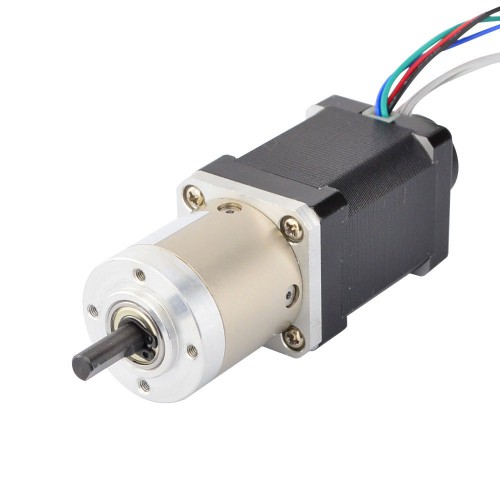

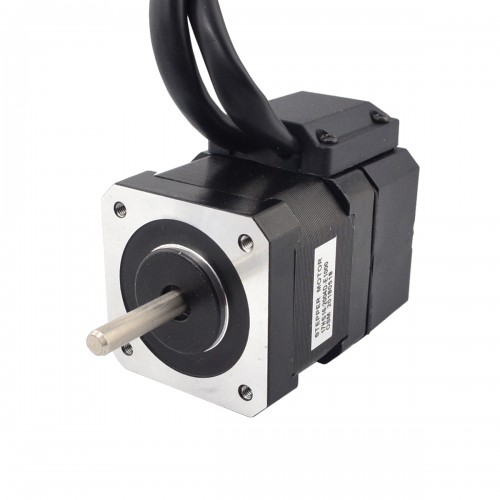

「写真の由来：Nema 17 ギヤードクローズドループステッピングモーター 45Ncm/64oz.in エンコーダ 1000CPR」

まず考慮すべきは、モータが駆動する負荷の大きさです。

CNC機械 → 切削抵抗や送り速度を考慮し、高トルク型を選択

ロボット → 軽量化と省エネを重視し、トルクとサイズのバランスを取る

適切なトルク容量を持つモータを選ぶことで、安定動作と長寿命を実現できます。

CNC加工では高速送り、ロボットでは滑らかな動作が求められます。

高速性が必要 → 回転数に余裕のあるモデル

精密制御が必要 → 低速でも安定するモデル

使用用途に合わせた速度特性を確認することが重要です。

エンコーダの分解能によって位置決め精度が決まります。

CNC機械 → ミクロン単位の精度が必要なため、高分解能エンコーダを搭載したタイプ

ロボット → 再現性やスムーズな動き重視で、中分解能でも十分な場合あり

精度要求に応じた選択が不可欠です。

「写真の由来：Nema 14 3相 ギヤードクローズドループステッピングモーター L=52mm ギヤ比 14:1 エンコーダ 300CPR」

クローズドループステッピングモータはドライバとセットで使用されるため、制御装置との互換性を確認する必要があります。

CNCコントローラとの通信プロトコル

ロボット制御系とのインターフェース（パルス制御、CANopen、EtherCAT など）

制御環境に適合したモデルを選ぶことで、導入後のトラブルを防げます。

クローズドループステッピングモータはサーボモータより低コストですが、オープンループよりは高価です。

高精度・高信頼性が不可欠なCNC → 投資効果が高い

教育用や簡易ロボット → コスト優先で必要性能を満たすモデルを選択

コストと性能のバランスを見極めることが大切です。

クローズドループステッピングモータは、

脱調を防ぎ、高精度を維持できる

発熱が少なく効率的に駆動できる

サーボモータに匹敵する性能を低コストで実現できる

という利点を持ち、CNC機械やロボットに非常に適しています。選定においては、トルク・速度・精度・制御適合性・コストといった要素を総合的に検討することが重要です。最適なモータを選ぶことで、装置全体の性能向上と安定稼働を実現できるでしょう。

スピンドルモーターは、高回転数・高精度・低振動といった特性を持ち、半導体製造の精密工程で多く利用されています。特に、ウエハの加工や検査工程では、わずかな誤差が製品歩留まりに直結するため、安定性と信頼性に優れたスピンドルモーターが不可欠です。

半導体チップを薄型化するために行うウエハ研削では、極めて滑らかで均一な回転が求められます。

スピンドルモーターにより研削ホイールが安定した回転を維持し、ナノメートル単位の厚み精度を実現。

振動の少ないモーターを使用することで、ウエハ破損を防ぎつつ高効率な加工が可能。

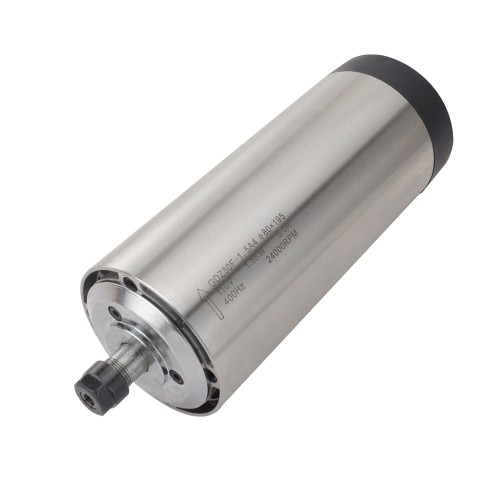

「写真の由来：CNC空冷スピンドルモーター110V 1.5KW 24000RPM 400Hz ER11コレット CNCインバータ(VFD)モーター1」

チップを切り出す際に使用されるダイシングソーにもスピンドルモーターが搭載されています。

高速かつ正確な回転により、シリコンウエハや化合物半導体の精密切断を実現。

摩耗を抑制する制御により、切断精度と工具寿命が向上。

ウエハ表面を平坦化するCMP工程でもスピンドルモーターが活用されます。

定速かつ高トルクでの回転が可能なため、均一な研磨圧力を維持。

制御性の高さにより、表面の平滑性と均一性を保証。

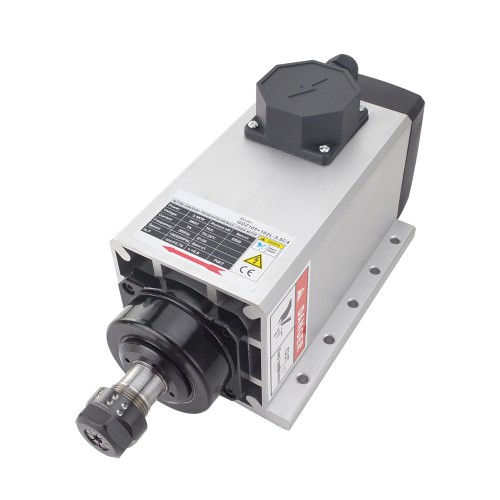

「写真の由来：CNCスクエアスピンドルモータ空冷 380V 3.5KW 18000RPM 300Hz ER20コレット」

ウエハやチップの欠陥検査機では、サンプルを正確に回転させるためにスピンドルモーターが使用されます。

振動を最小限に抑え、高倍率カメラやレーザーでの精密検査を実現。

安定した動作が、誤検出や測定誤差を減らし、製品品質を保証。

高精度：ナノレベルの加工・検査を支える精度を確保。

高信頼性：24時間稼働する製造ラインで安定動作。

省エネ性能：効率の良い制御によって、エネルギー消費を削減。

低振動・低騒音：製造環境における安定性を維持し、歩留まりを向上。

スピンドルモーターは、ウエハ研削・切断・研磨・検査といった半導体製造の重要工程において不可欠な存在です。その高精度で安定した動作により、製造効率や歩留まり向上に大きく貢献しています。今後も半導体デバイスの微細化と高性能化に伴い、スピンドルモーターの役割はますます重要になるでしょう。

ステッピングモータは入力パルスに応じて一定角度ずつ回転するため、オープンループ制御でも位置決めが可能です。しかし、負荷変動や高速運転時には脱調や位置ずれが発生することがあります。これを防ぎ、より高精度な制御を行うために搭載されるのがエンコーダです。

エンコーダはモータの回転を検出し、電気信号に変換するセンサです。主に以下の方式があります。

インクリメンタル型

回転角度の変化をパルス信号として出力。シンプルでコストが低い。

アブソリュート型

回転位置そのものを絶対値として検出。電源を切っても位置情報を保持できる。

ステッピングモータに組み合わせることで、モータの実際の回転位置を常時監視できるようになります。

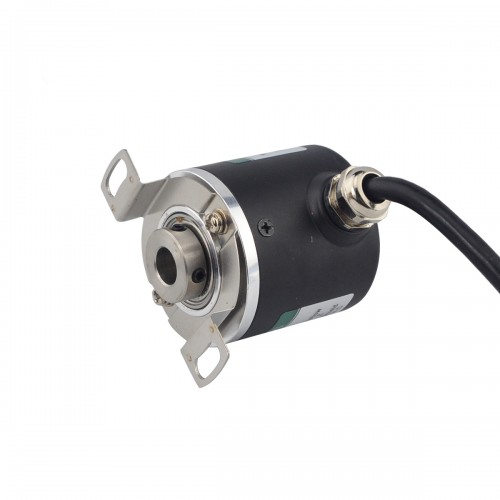

「写真の由来：1000 CPR 光学式ロータリーエンコーダー ABZ 3チャンネル ID 5mm HKT32 シールドケーブル付」

1. フィードバック制御

エンコーダが出力する信号をもとに、制御回路がモータの動きを常時監視。

設定値と実際の位置を比較し、誤差があれば補正します。

2. 脱調防止

ステッピングモータ特有の脱調現象を、リアルタイム補正で防止。

負荷変動の大きい環境でも安定した動作を実現します。

3. 高速・高精度動作

フィードバック制御により、高速域でも精度を保った動作が可能。

サーボモータに近い性能を発揮できます。

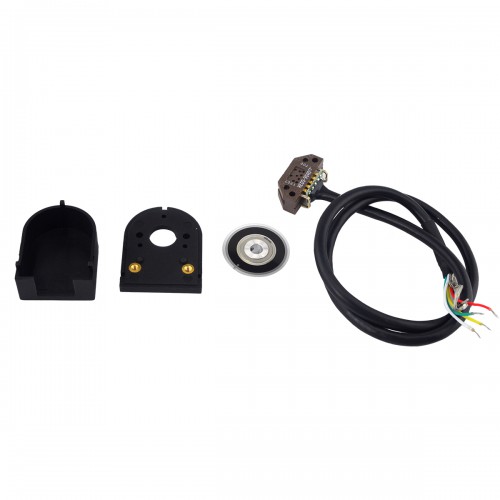

「写真の由来：2000 CPR インクリメンタルロータリーエンコーダ ABZ 3チャンネル 8mm 中空シャフト IHC3808」

産業用ロボット：正確な位置決めと安定動作が必要なアーム制御

CNC工作機械：微小な加工精度を担保するための送り制御

医療機器：安全性と精密性が求められる機器の駆動系

3Dプリンター：高精度造形に欠かせない位置制御

ステッピングモータエンコーダは、モータの位置情報をフィードバックすることで、従来のオープンループ制御では難しかった脱調防止・高精度制御・高速安定動作を実現します。結果として、産業分野から医療機器まで幅広い用途での信頼性と効率性を大きく向上させる技術といえます。

高温ステッピングモーターは、通常のステッピングモーターが動作する温度範囲を超えて、高温環境下で使用されるように設計されたモーターです。高温環境でも安定したパフォーマンスを発揮するため、これらのモーターは特殊な素材や冷却技術を使用しており、産業用機器や過酷な環境での使用に適しています。

高温ステッピングモーターは、例えば製造工場や機械設備、ロボットシステムなどの中で、高温（50℃以上）でも動作しなければならない場合に使用されます。しかし、高温環境ではモーターの劣化が進みやすいため、定期的なメンテナンスと長寿命化対策が不可欠です。

「写真の由来：Oukeda Nema 17 高温ステッピングモーター OSP001461 1.8度 60Ncm 絶縁クラスB 180℃」

◎ 1. 冷却システムのチェックと改善

高温環境で動作するステッピングモーターは、適切な冷却システムが必須です。モーターの冷却性能を維持するため、冷却ファンの清掃や冷却効果の確認を定期的に行いましょう。

冷却ファンのメンテナンス：モーターに取り付けられた冷却ファンが正常に動作しているか確認し、ホコリや汚れを取り除くことで冷却効率を最大化します。

冷却装置のアップグレード：必要に応じて、**追加の冷却装置（外部冷却ファン、ヒートシンク）**を取り付けることも効果的です。特に高負荷で運転する場合には、冷却性能の向上が求められます。

◎ 2. モーターの温度監視と過熱防止

高温ステッピングモーターは、過熱により性能低下や故障のリスクがあります。モーターの温度が規定範囲を超えないように、温度センサーやモニタリングシステムを導入し、定期的に温度のチェックを行うことが重要です。

温度センサーの設置：モーターに温度センサーを取り付けて、リアルタイムで温度監視を行い、過熱を早期に検知することができます。過熱を検知した場合には、自動的に動作を停止させるシステムも有効です。

◎ 3. モーターの定期的な清掃

モーターの内部にはホコリや汚れがたまりやすく、これが冷却効率を低下させ、温度上昇を招く原因になります。定期的にモーターの外部と内部を清掃し、冷却通路を確保することが重要です。

清掃方法：モーターの電源を切った状態で、エアダスターや柔らかい布を使用して、ホコリや汚れを取り除きます。冷却ファンや通気口も念入りにチェックし、詰まりがないか確認します。

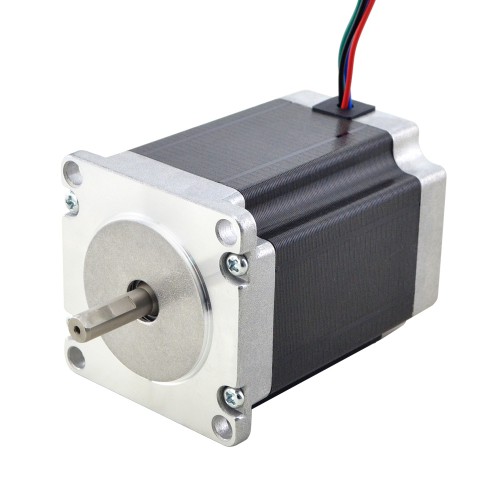

「写真の由来：Nema 23 高温耐性ステッピング モーター 23HS30-2804S-H 1.85Nm 絶縁クラスH 180C」

◎ 4. 潤滑の確認と交換

モーター内部の可動部分には、適切な潤滑が必要です。高温環境では潤滑油が劣化しやすいため、定期的に潤滑剤を再注入し、劣化した潤滑油を交換することが大切です。

潤滑の管理：モーターの軸やベアリング部分に適切な潤滑剤を使用し、定期的に潤滑状態をチェックします。高温環境で使用する場合は、高温に耐えられる潤滑剤を選ぶことが重要です。

◎ 5. 電気的接続と配線の点検

高温環境下では、配線の絶縁劣化や接続部の腐食が進みやすいため、定期的に電気的接続部分を点検し、異常がないかを確認する必要があります。

接続部の確認：コネクタや端子がしっかり接続されているか、腐食や断線がないかをチェックします。必要に応じて接続部を再接続したり、劣化した配線を交換します。

◎ 1. 適切な負荷と運転範囲の管理

高温環境で運転する場合、過負荷や過熱を避けることが長寿命化に繋がります。モーターを使用する際は、定格負荷内での使用を心がけ、過負荷運転や頻繁な急加速・急停止を避けるようにしましょう。

負荷管理：モーターの使用条件や定格トルクを確認し、最大負荷を超えないように制御します。また、加減速の設定を最適化して、モーターへの負担を減らします。

◎ 2. 冷却の最適化

高温環境下での運転には、十分な冷却が欠かせません。冷却性能を最大化するために、モーター周囲の空気の流れを確保し、冷却装置を強化することが長寿命化に繋がります。

冷却システムの強化：モーター周辺の空気の流れを改善し、外部冷却装置を使用することで、熱の蓄積を防ぎます。温度センサーを取り付けて温度監視を行い、必要に応じて冷却能力を向上させます。

◎ 3. 定期的なメンテナンスと点検

定期的な点検とメンテナンスは、高温ステッピングモーターの長寿命化には不可欠です。予防保守を行い、摩耗や故障の兆候を早期に発見して対処することが、長期的に安定した運転を支えます。

点検項目：モーターの軸、コイル、配線、冷却システム、接続部など、定期的にチェックリストを用いて点検を行い、問題が発生する前に対処します。

高温ステッピングモーターは、過酷な環境で使用するため、定期的なメンテナンスと適切な対策が長寿命化の鍵となります。冷却システムの管理、潤滑状態の確認、過負荷の回避、定期点検を行うことで、モーターの性能を最大限に保ち、故障リスクを減らすことができます。

適切な負荷管理や冷却性能の強化によって、モーターの寿命を延ばし、長期にわたって安定した性能を提供することが可能となります。これらの対策を実施することで、高温環境でも安定して稼働するステッピングモーターを維持し、機器全体のパフォーマンス向上に貢献できます。
